Produktdetails:
|
| Name: | Palettierungsroboterarm | Anwendung: | Getränk, Nahrung, medizinisches etc. |
|---|---|---|---|
| Energie: | 4kw | Palettierungsgewicht: | 130kg |
| Prüfer: | PLC | Laufwerksart: | Elektrisch |
| Produktkapazität: | Multi Linien, 8s pro Zyklus | Spannung: | 220V/380V |
| Hervorheben: | 4 Achsen-Palettierungsroboter-Arm,Palettierungsarm des roboter-130kg,4 Achsen-Roboterpalettierungssystem |
||
Palettierungsroboter-Arm der Achsen-130kg 4 für die Getränkenahrung medizinisch
Einleitung des Palettierungsroboter-Armes
Palettierungsroboter-Arm ist Palettierungsroboter der Viergradzylinderoberflächen-Koordinate, hauptsächlich Bewegung durch horizontale Bewegungsachse, vertikale Bewegungsachse, Rotationsgrundlage und Handachse.
Der Palettierungsroboter-Arm wird von Palettierungsroboterkörper, Roboterhand, Robotergreifer, Roboterbasis, Prüfer, Software, sicherer Zaun, Teile der Kabel und so weiter festgesetzt.
Technische Parameter des Palettierungsroboter-Armes
| Einzelteil | Eagle | ||
| Modell | XY-SR130 | XY-SR210 | |
| Zahl von Äxten | 4 Äxte: , weil C D (sein können 6 Äxte) | 4 Äxte: , weil C D (sein können 6 Äxte) | |
| Bewegungs-Methode | Beigeordnete Art des Kreisdurchlaufs | Beigeordnete Art des Kreisdurchlaufs | |
| Installation | Auf Boden | Auf Boden | |
| Palettierungsgewicht (enthält Gewicht des Greifers) | 130kg | 210kg | |
| Übergebung von Kapazität | 1500mal/Stunde | 1700mal/Stunde | |
| Bewegungs-Strecke | Eine Achse (horizontal) | 1300mm | 1500mm |
| B-Achse (Vertikale) | 2000mm | 2300mm | |
| C-Achse (Körper) | 330° | 330° | |
| D-Achse (Greifer) | 330° | 330° | |
| Standort-Wiederholgenauigkeit | ±0.5mm | ±0.5mm | |
| Energie | 4KW | 6.5KW | |
| Lehrmethode | Unterrichtende/unterrichtende Stütz-/Unterrichtsbefreiung des Handbuches (optional) | ||
| Roboter-Gewicht | 800kg | 1300kg | |
Palettierungsroboter-Arm-Funktions-Eigenschaften
1. Plc-Prüfer, bedienungsfreundlich
2. Die gelassene lineare in Erfüllung gegangene Bewegung, vereinfachen Kontrollsystem
3. Einfache Struktur, niedrige Durchfallquote und bequeme Wartung
4. Wenige Hauptteile und Zusätze, niedrige Instandhaltungskosten
Elektrische hauptsächlichBauteilübersicht
| Nein | Teilname | Modell | Menge | Lieferant | Anmerkung |
| 1 | Ein Achsenservomotor | MSME202G1H | 1 | Panasonic | Japan |
| 2 | B-Achsenservomotor | MDME202G1H | 1 | Panasonic | Japan |
| 3 | C-Achsenservomotor | MDME202G1H | 1 | Panasonic | Japan |
| 4 | D-Achsenservomotor | MSMD042G1U | 1 | Panasonic | Japan |
| 5 | Ein Achsenservoverstärker | MDDHT5540 | 1 | Panasonic | Japan |
| 6 | B-Achsenservoverstärker | MFDHTB3A2 | 1 | Panasonic | Japan |
| 7 | C-Achsenservoverstärker | MFDHTB3A2 | 1 | Panasonic | Japan |
| 8 | D-Achsenservoverstärker | MBDHT2510 | 1 | Panasonic | Japan |
| 9 | Ein synchroner Gurt der Achse | OMEGA HP B20 | 1 | OPTIBELT | Deutschland |
| 10 | Synchroner Gurt b-Achse | OMEGA HP B20 | 1 | OPTIBELT | Deutschland |
| 11 | Synchroner Gurt c-Achse | OMEGA HP B15 | 1 | OPTIBELT | Deutschland |
| 12 | B-Achsenschraube | R50*20-S | 1 | HIWIN | Taiwan |
| 13 | C-Achsenschraube | R45*12-S | 1 | HIWIN | Taiwan |
| 14 | B-Achsenschieber, Innungsschiene | SNS35LR2SSC1-690 | 2 | THK | Japan |
| 15 | C-Achsenschieber, Innungsschiene | SNS35LR2SSC1-520 | 2 | THK | Japan |
| 16 | Ein Achsenreduzierer | FC-A75-69 | 1 | Sumitomo | Japan |
| 17 | D-Achsenreduzierer | F2C-T155 | 1 | Sumitomo | |
| 18 | Steuerchip | / | 1 | Fluglageanzeiger | Amerika |
| 19 | Touch Screen | DTP7-W | 1 | DAIN-WÜRFEL | Korea |
| 20 | Verbessernder Widerstand | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | Begrenzungsschalter | SL1-AK | 5 | AZBIL | Japan |
| 22 | Optoelektronischer Schalter | GL6-N1112 | 5 | Kranker | Deutsch |
| 23 | Magnetventil | SY5120/7120 | 2 | SMC | Japan |
| 24 | Presse-Taschenzylinder | MGPM25 | 2 | SMC | Japan |
| 25 | Greiferzylinder | CG1BN63 | 4 | SMC | Japan |

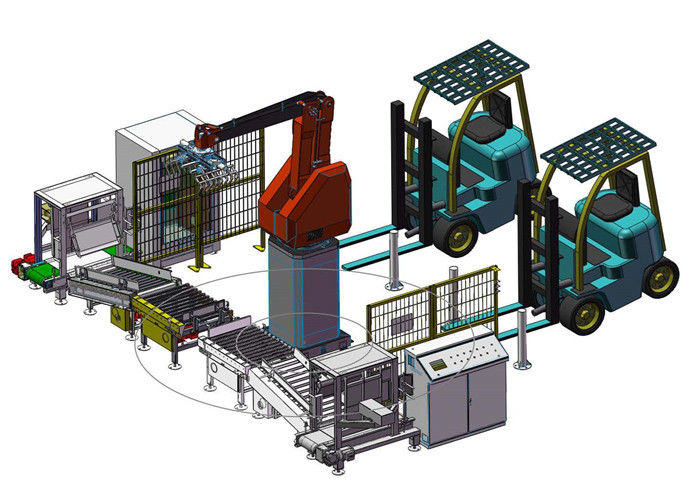

Bewegung des Roboter-XY-SR130
Montagevorschriften
Wir stellen Sie das Benutzerhandbuch und die elektrische Zeichnung aller Maschinen zur Verfügung, damit Sie die Maschinen durch selbst installieren. Wenn Sie denken, können Sie die Maschinen nicht durch selbst installieren, können wir Ingenieur zu Ihrer Fabrik für die Installierung und das Ausprüfen von etc. schicken.
Unsere Dienstleistungen
Lieferung 1.Swift
Für allgemeine Teile können wir die Waren innerhalb 3 Tage liefern
Produkte 2.Original
Alle Produkte, die wir verkaufen, sind vom Ursprungshersteller. Wir reichen die ganze Herstellerdokumentation ein, während wir Lieferung beenden.
Versicherung 3.Quality
Unterstützung 4.Technical
Einschließlich Inspektion, Reparatur und Wartung können wir alle Arten technische Unterstützung geben.
Antwort 5.Quickly
Unser Personal hält 24h online und beantwortet Ihre Frage sehr schnell.
