Produktdetails:
|
| Name: | Roboter-Auswahl und Platz | PRÜFER: | Plc-Kontrolle |
|---|---|---|---|
| Spannung: | 220V, 50Hz | Produkt-Kapazität: | 500-800 Kartone/Stunde |
| Eine Achsenbewegung: | ° 330 | Funktion: | Palettierung, stapelnd, Tragen und und so weiter verpacken |
| Robotergreiferart: | entworfen entsprechend Produkt | Anwendung: | Getränk, Nahrung, Karton, Trommel, Tasche etc. |
| Hervorheben: | Plc-Roboter-Auswahl und Platz Maschine,4 Äxte,die Maschine palettieren |
||

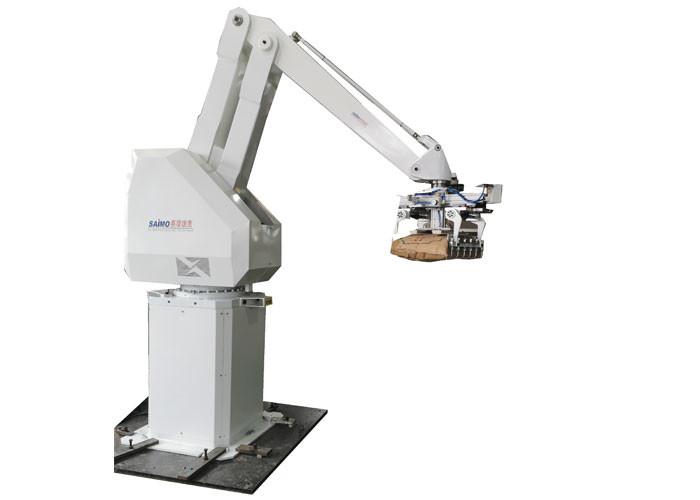

4 Äxte, welche die Maschinen-niedrige Kosten-Auswahl und Platz Roboter palettieren
Roboterpalettierungssystem-technische Parameter
| Modell nein. | XY-SR-210 | ||
| Antrieb | Wechselstromservomotorantrieb | ||
| Installation | Auf Boden | ||
| Max Palletizing Weight (enthält Gewicht des Greifers) | 210kgs | ||
| Übergebung von Kapazität | 1700mal/Stunde | ||
| Bewegungs-Achse | Normalerweise 4 Äxte: , B, C, D (sein kann Achse 6) | ||
| Bewegungsbereich | Ein-Achse (horizontal) | 1500mm | |
| B-Achse (Vertikale) | 2300mm | ||
| C-Achse (Körper) | 330° | ||
| D-Achse (Greifer) | 330° | ||
| Standort-Genauigkeit | ±0.5mm | ||
| Energie | 6.5KVA | ||
| Druckluft | 0.5Mpa | ||
| Roboter-Gewicht (nicht enthält Gewicht des Greifers) | 1150kgs (+/--10%) | ||
Kurze Einleitung
Ernster Palettierungsroboter Eagles XY-SR ist Palettierungsroboter der Viergradzylinderoberflächen-Koordinate, hauptsächlich Bewegung durch horizontale Bewegungsachse, vertikale Bewegungsachse, Rotationsgrundlage und Handachse.
Das mehrschichtige der Palettierung ermöglicht der Gabel bewegt sie in Lagerhaus. Diese Ausrüstung nimmt PLC-Touch Screen und die intelligente Leitung an, die wir nicht nur einfach und einfach zu beherrschen, aber Arbeit auch zu verringern.
Elektrische hauptsächlichBauteilübersicht
| Nein | Teilname | Modell | Menge | Lieferant | Anmerkung |
| 1 | Ein Achsenservomotor | MSME202G1H | 1 | Panasonic | Japan |
| 2 | B-Achsenservomotor | MDME202G1H | 1 | Panasonic | Japan |
| 3 | C-Achsenservomotor | MDME202G1H | 1 | Panasonic | Japan |
| 4 | D-Achsenservomotor | MSMD042G1U | 1 | Panasonic | Japan |
| 5 | Ein Achsenservoverstärker | MDDHT5540 | 1 | Panasonic | Japan |
| 6 | B-Achsenservoverstärker | MFDHTB3A2 | 1 | Panasonic | Japan |
| 7 | C-Achsenservoverstärker | MFDHTB3A2 | 1 | Panasonic | Japan |
| 8 | D-Achsenservoverstärker | MBDHT2510 | 1 | Panasonic | Japan |
| 9 | Ein synchroner Gurt der Achse | OMEGA HP B20 | 1 | OPTIBELT | Deutschland |
| 10 | Synchroner Gurt b-Achse | OMEGA HP B20 | 1 | OPTIBELT | Deutschland |
| 11 | Synchroner Gurt c-Achse | OMEGA HP B15 | 1 | OPTIBELT | Deutschland |
| 12 | B-Achsenschraube | R50*20-S | 1 | HIWIN | Taiwan |
| 13 | C-Achsenschraube | R45*12-S | 1 | HIWIN | Taiwan |
| 14 | B-Achsenschieber, Innungsschiene | SNS35LR2SSC1-690 | 2 | THK | Japan |
| 15 | C-Achsenschieber, Innungsschiene | SNS35LR2SSC1-520 | 2 | THK | Japan |
| 16 | Ein Achsenreduzierer | FC-A75-69 | 1 | Sumitomo | Japan |
| 17 | D-Achsenreduzierer | F2C-T155 | 1 | Sumitomo | |
| 18 | Steuerchip | / | 1 | Fluglageanzeiger | Amerika |
Funktion
A. Die Palettierungsmuster des Produktes, die Palettenversorgung und die Entladung können durch PLC ganz programmiert werden.
b., ist Palettierungsmuster einfach, auf dem mit Berührungseingabe Bildschirm zu justieren.
c., nimmt Kartonversorgungssystem Bremsmotorsteuerung an, um den Karton sicherzustellen, der entsprechend voreingestellter Position übermittelt.
d., hat Palettenzeitschrift eine hohe Kapazität leerer Palette 12-15, Palettenversorgung automatisch sicherstellend.
FAQ
Q: Wie man ein genaues Zitat erhält?
: Stellen Sie uns das Detail des Werkstückes wie Zeichnung und Maße bitte bereit.
Q: was ist das Paket?
: Alle Waren werden in der Holzkiste verpackt
Q: Bieten Sie Installation&debugging an?
: Unsere Ingenieure sind verfügbar, Maschinerie übersee instandzuhalten, um Kunden zu helfen, Maschinenprobleme zu lösen.
Kommission und Kundendienst
Wir machen genauen Fabrikplanentwurf entsprechend Fabrikgröße des Kunden; wenn der Kunde brauchte, könnten wir Werkstattentwurf mit elektrischem Strom, Wasserversorgung, Gasenergie, materieller Lagerung, abschließenden Lagerungen, der Toilette der Arbeitskräfte, etc. machen.
Wenn Kundenbedarf, wir Ingenieur für die Dienststelle der Kommission sendet. 1-2 von unserem Ingenieur geht zu Ihrer Fabrik, die Produktlinie zu installieren und zu justieren, um normale Produktion zur kürzesten Zeit zu verwirklichen.
Montagevorschriften
Wir stellen Sie das Benutzerhandbuch und die elektrische Zeichnung aller Maschinen zur Verfügung, damit Sie die Maschinen durch selbst installieren. Wenn Sie denken, können Sie die Maschinen nicht durch selbst installieren, können wir Ingenieur zu Ihrer Fabrik für die Installierung und das Ausprüfen von etc. schicken.
