Produktdetails:
|
| Ursprung: | Anhui, China | Farbe: | besonders angefertigt |
|---|---|---|---|
| Spannung: | Einphasiges 220V, 50Hz | Produkt-Kapazität: | 500-800 Kartone/Stunde |
| Eine Achsenbewegung: | ° 330 | Funktion: | Palettierung, stapelnd, Tragen und und so weiter verpacken |
| Paket: | hölzerner Karton des Exports | Anwendung: | Getränk, Nahrung, Karton, Tasche etc. |
| Hervorheben: | Servopalettierungsroboter-Arm Wechselstroms,Palettierungsarm des roboter-800cartons/hour,Getränkeindustrie-Palettierungsroboter-Arm |
||

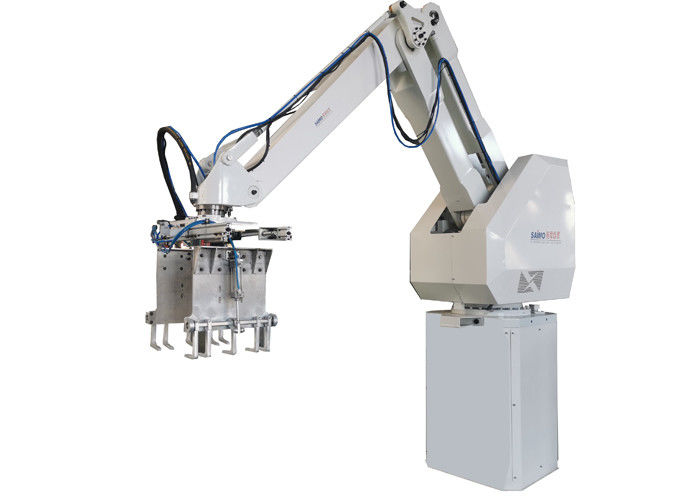

Getränkeindustrie-Palettierung Roboter für Karton des Paket-1-70kg
Einleitung

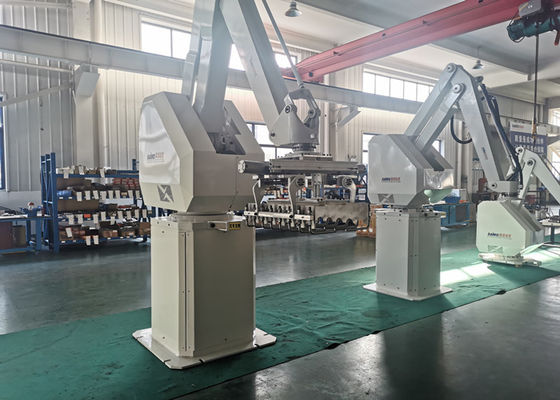

Ernster Palettierungsroboter Eagles XY-SR ist Palettierungsroboter der Viergradzylinderoberflächen-Koordinate, hauptsächlich Bewegung durch horizontale Bewegungsachse, vertikale Bewegungsachse, Rotationsgrundlage und Handachse. Seine ausgezeichnete Genauigkeit, Geschwindigkeit und leistungsfähige und stabile Leistung ermöglichen einem Roboter, die Palettierungsanforderungen von mehrfachen Fertigungsstraßen gleichzeitig abzuschließen.
Robotertragfähigkeit 120KG-300KG, kann für Zufuhr, Chemikalie, Korn und Öl, Nahrung, Baumaterialien, tägliche Chemikalie, Alkohol, Getränk, Medizin, Haushaltsgeräte, Elektronik 3C und andere Industrien passend sein.
Technische Parameter
| Modell nein. | XY-SR-210 | ||
| Antrieb | Wechselstromservomotorantrieb | ||
| Installation | Auf Boden | ||
| Max Palletizing Weight (enthält Gewicht des Greifers) | 210kgs | ||
| Übergebung von Kapazität | 1700mal/Stunde | ||
| Bewegungs-Achse | Normalerweise 4 Äxte: , B, C, D (sein kann Achse 6) | ||
| Bewegungsbereich | Ein-Achse (horizontal) | 1500mm | |
| B-Achse (Vertikale) | 2300mm | ||
| C-Achse (Körper) | 330° | ||
| D-Achse (Greifer) | 330° | ||
| Standort-Genauigkeit | ±0.5mm | ||
| Energie | 6.5KVA | ||
| Druckluft | 0.5Mpa | ||
| Roboter-Gewicht (nicht enthält Gewicht des Greifers) | 1150kgs (+/--10%) | ||
Elektrische hauptsächlichBauteilübersicht
| Nein | Teilname | Modell | Menge | Lieferant | Anmerkung |
| 1 | Ein Achsenservomotor | MSME202G1H | 1 | Panasonic | Japan |
| 2 | B-Achsenservomotor | MDME202G1H | 1 | Panasonic | Japan |
| 3 | C-Achsenservomotor | MDME202G1H | 1 | Panasonic | Japan |
| 4 | D-Achsenservomotor | MSMD042G1U | 1 | Panasonic | Japan |
| 5 | Ein Achsenservoverstärker | MDDHT5540 | 1 | Panasonic | Japan |
| 6 | B-Achsenservoverstärker | MFDHTB3A2 | 1 | Panasonic | Japan |
| 7 | C-Achsenservoverstärker | MFDHTB3A2 | 1 | Panasonic | Japan |
| 8 | D-Achsenservoverstärker | MBDHT2510 | 1 | Panasonic | Japan |
| 9 | Ein synchroner Gurt der Achse | OMEGA HP B20 | 1 | OPTIBELT | Deutschland |
| 10 | Synchroner Gurt b-Achse | OMEGA HP B20 | 1 | OPTIBELT | Deutschland |
| 11 | Synchroner Gurt c-Achse | OMEGA HP B15 | 1 | OPTIBELT | Deutschland |
| 12 | B-Achsenschraube | R50*20-S | 1 | HIWIN | Taiwan |
| 13 | C-Achsenschraube | R45*12-S | 1 | HIWIN | Taiwan |
| 14 | B-Achsenschieber, Innungsschiene | SNS35LR2SSC1-690 | 2 | THK | Japan |
| 15 | C-Achsenschieber, Innungsschiene | SNS35LR2SSC1-520 | 2 | THK | Japan |
| 16 | Ein Achsenreduzierer | FC-A75-69 | 1 | Sumitomo | Japan |
| 17 | D-Achsenreduzierer | F2C-T155 | 1 | Sumitomo | |
| 18 | Steuerchip | / | 1 | Fluglageanzeiger | Amerika |
Software-Einheit
1. Chinesische und englische oder andere Sprache lieferte das Funktionieren.
2. Hauptmaschinenteile benutzen berühmten Markenmotor wie NÄHEN.
3. Eingebautes Palettierungssoftwarepaket.
4. Bequem, den Status der Palette zu bestätigen.
5. Genaue Positionierung der Palettenstellung.
Montagevorschriften
Wir stellen Sie das Benutzerhandbuch und die elektrische Zeichnung aller Maschinen zur Verfügung, damit Sie die Maschinen durch selbst installieren. Wenn Sie denken, können Sie die Maschinen nicht durch selbst installieren, können wir Ingenieur zu Ihrer Fabrik für die Installierung und das Ausprüfen von etc. schicken.
Paket und Verschiffen
Die Maschine, die filmumhüllt und in Exporträucherungsholzetuis verpackt ist, dann transportierte zur Abfahrt Hafen, der der Kunde erfordert wie Shanghai, Ningbo, Qingdao, Suzhou etc.
Wir können die Maschinen durch Flug auch transportieren, alle abhängen von der Anforderung des Kunden.
FAQ
Q: Wie man ein genaues Zitat erhält?
: Stellen Sie uns das Detail des Werkstückes wie Zeichnung und Maße bitte bereit.
Q: was ist das Paket?
: Alle Waren werden in der Holzkiste verpackt
Q: Bieten Sie Installation&debugging an?
: Unsere Ingenieure sind verfügbar, Maschinerie übersee instandzuhalten, um Kunden zu helfen, Maschinenprobleme zu lösen.
Kommission und Kundendienst
Wir machen genauen Fabrikplanentwurf entsprechend Fabrikgröße des Kunden; wenn der Kunde brauchte, könnten wir Werkstattentwurf mit elektrischem Strom, Wasserversorgung, Gasenergie, materieller Lagerung, abschließenden Lagerungen, der Toilette der Arbeitskräfte, etc. machen.
Wenn Kundenbedarf, wir Ingenieur für die Dienststelle der Kommission sendet. 1-2 von unserem Ingenieur geht zu Ihrer Fabrik, die Produktlinie zu installieren und zu justieren, um normale Produktion zur kürzesten Zeit zu verwirklichen.
