Produktdetails:
|
| Anwendung: | Getränk, Nahrung, medizinisches etc. | Garantie: | ein Jahr |
|---|---|---|---|
| Roboter-Greifer: | entworfen entsprechend Produkt | Ursprung: | Hefei, Anhui, China |
| Gefahrene Art: | elektrisch | Produkt-Kapazität: | Multi Linien, 8s pro Zyklus |
| Spannung: | 220V/380V | Ladegewicht: | 130kg (einschließlich Greifergewicht) |
| Hervorheben: | Palettierungsarm des roboter-70kg,Palettierungsarm des roboter-220V,Robotertasche 70kg palletizer |
||

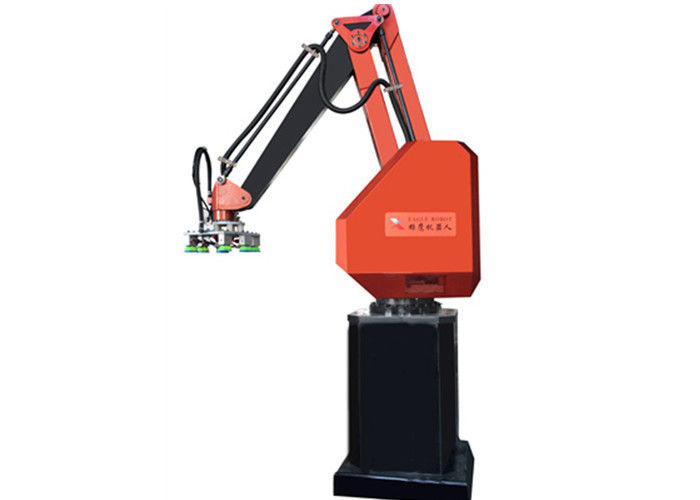

Palettierungsroboter-Arm in der Haushaltsgerätindustrie für Paket 1-70kg
Produkt-Anwendung

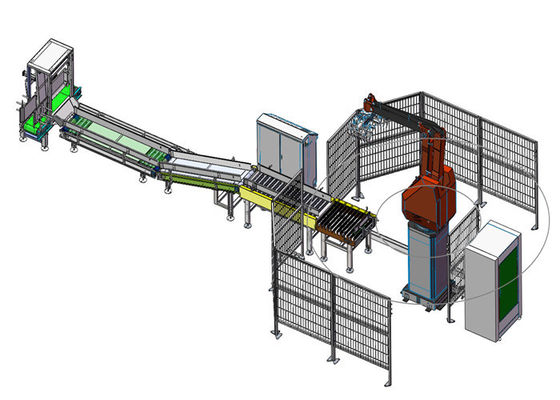

Das Roboter palletizer kann an jeder möglicher Fertigungsstraße, an der Lieferung intelligent, rogotic und am Netz für Produktionsstandort benutzt werden. Es ist ein palettierendes logistisches System, das in der Industrie des Bieres, des Getränkes und des Nahrungsmittels etc., weit des usde für Karton, Plastikkiste, Flasche, Tasche, Fass, Psychiater benutzt werden kann eingewickeltes Produkt und etc. einmacht.
Technische Parameter
| Palettierungsroboter XY-SR130 technischer Parameter | |||
| Modell nein. | XY-SR-130 | ||
| Antrieb | Wechselstromservomotorantrieb | ||
| Installation | Auf Boden | ||
| Max Palletizing Weight (enthält Gewicht des Greifers) | 130kgs | ||
| Übergebung von Kapazität | 1500mal/Stunde | ||
| Bewegungs-Achse | Achse normalerweise 4: , B, C, D (sein kann Achse 6) | ||
| Bewegungsbereich | Ein-Achse (horizontal) | 1300mm | |
| B-Achse (Vertikale) | 2100mm | ||
| C-Achse (Körper) | 330° | ||
| D-Achse (Greifer) | 330° | ||
| Standort-Genauigkeit | ±0.5mm | ||
| Energie | 4.5KW | ||
| Druckluft | 0.5Mpa | ||
| Roboter-Gewicht (nicht enthält Gewicht des Greifers) | 800kgs (+/--10%) | ||
Funktions-Eigenschaften
Operation A. Touch-screen erzielt die Mensch-Maschinenkommunikation und zeigt die Produktionsgeschwindigkeit, den Ausfallgrund und die Position an.
B. Die Palettierungsmuster des Produktes, die Palettenversorgung und die Entladung können durch PLC ganz programmiert werden.
Muster C. Palletizing ist einfach, auf dem mit Berührungseingabe Bildschirm zu justieren.
Versorgungssystem D. Carton nimmt Bremsmotorsteuerung an, um den Karton sicherzustellen, der entsprechend voreingestellter Position übermittelt.
E., hat Palettenzeitschrift eine hohe Kapazität leerer Palette 12-15, Palettenversorgung automatisch sicherstellend.
Palettierungsmuster F. Different können fertig sein, ohne die Palettierungskomponenten zu ersetzen.
Elektrische hauptsächlichBauteilübersicht
| Nein | Teilname | Modell | Menge | Lieferant | Anmerkung |
| 1 | Ein Achsenservomotor | MSME202G1H | 1 | Panasonic | Japan |
| 2 | B-Achsenservomotor | MDME202G1H | 1 | Panasonic | Japan |
| 3 | C-Achsenservomotor | MDME202G1H | 1 | Panasonic | Japan |
| 4 | D-Achsenservomotor | MSMD042G1U | 1 | Panasonic | Japan |
| 5 | Ein Achsenservoverstärker | MDDHT5540 | 1 | Panasonic | Japan |
| 6 | B-Achsenservoverstärker | MFDHTB3A2 | 1 | Panasonic | Japan |
| 7 | C-Achsenservoverstärker | MFDHTB3A2 | 1 | Panasonic | Japan |
| 8 | D-Achsenservoverstärker | MBDHT2510 | 1 | Panasonic | Japan |
| 9 | Ein synchroner Gurt der Achse | OMEGA HP B20 | 1 | OPTIBELT | Deutschland |
| 10 | Synchroner Gurt b-Achse | OMEGA HP B20 | 1 | OPTIBELT | Deutschland |
| 11 | Synchroner Gurt c-Achse | OMEGA HP B15 | 1 | OPTIBELT | Deutschland |
| 12 | B-Achsenschraube | R50*20-S | 1 | HIWIN | Taiwan |
| 13 | C-Achsenschraube | R45*12-S | 1 | HIWIN | Taiwan |
| 14 | B-Achsenschieber, Innungsschiene | SNS35LR2SSC1-690 | 2 | THK | Japan |
| 15 | C-Achsenschieber, Innungsschiene | SNS35LR2SSC1-520 | 2 | THK | Japan |
| 16 | Ein Achsenreduzierer | FC-A75-69 | 1 | Sumitomo | Japan |
| 17 | D-Achsenreduzierer | F2C-T155 | 1 | Sumitomo | |
| 18 | Steuerchip | / | 1 | Fluglageanzeiger | Amerika |
| 19 | Touch Screen | DTP7-W | 1 | DAIN-WÜRFEL | Korea |
| 20 | Verbessernder Widerstand | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | Begrenzungsschalter | SL1-AK | 5 | AZBIL | Japan |
| 22 | Optoelektronischer Schalter | GL6-N1112 | 5 | Kranker | Deutsch |
| 23 | Magnetventil | SY5120/7120 | 2 | SMC | Japan |
| 24 | Presse-Taschenzylinder | MGPM25 | 2 | SMC | Japan |
| 25 | Greiferzylinder | CG1BN63 | 4 | SMC | Japan |
Roboter-Arbeitsbewegung
Montagevorschriften
Wir stellen Sie das Benutzerhandbuch und die elektrische Zeichnung aller Maschinen zur Verfügung, damit Sie die Maschinen durch selbst installieren. Wenn Sie denken, können Sie die Maschinen nicht durch selbst installieren, können wir Ingenieur zu Ihrer Fabrik für die Installierung und das Ausprüfen von etc. schicken.
Paket und Verschiffen
Die Maschine, die filmumhüllt und in Exporträucherungsholzetuis verpackt ist, dann transportierte zur Abfahrt Hafen, der der Kunde erfordert wie Shanghai, Ningbo, Qingdao, Suzhou etc.
Montagevorschriften
Wir stellen Sie das Benutzerhandbuch und die elektrische Zeichnung aller Maschinen zur Verfügung, damit Sie die Maschinen durch selbst installieren. Wenn Sie denken, können Sie die Maschinen nicht durch selbst installieren, können wir Ingenieur zu Ihrer Fabrik für die Installierung und das Ausprüfen von etc. schicken.
FAQ
Q1: Als ich diese Maschine, aber mich erhielt, können Sie nicht sie benutzen. Was sollte ich tun?
Wir senden Video- und englisches Handbuch mit der Maschine. Wenn Sie noch etwas Zweifel haben, können wir per Telefon oder skype und E-Mail sprechen.
Q2: Wenn einige Probleme dieser Maschine während des Garantiezeitraums geschehen, was sollte ich tun?
Wir liefern freie Teile während des Maschinengarantiezeitraums, wenn Maschine einige Probleme haben. So alle mögliche Zweifel, informierten uns gerade, wir geben Ihnen Lösungen.
Q3: Wie man die Qualität steuert?
Professionelles technisches Team, zum von angemessenen technischen Lösungen bereitzustellen.
Jeder Aspekt der Produktion hat Qualitätsinspektion und technische Bestätigung.
Jede zusammengebaute Ausrüstung beendet einen Ermüdungstest von mehr als, 24 Stunden bevor sie Fabrik verlassen.
